Multi-Transitional Layer Zirconia

CEREC MTLジルコニア

かつてない強度 かつてない審美性

歯科修復において良い結果を得るためには、強さと美しさを両立させる必要があります。CEREC MTLジルコニアは、高い審美性と自然な外観を備えた、強固で精密な修復物を提供するソリューションです。

デンツプライシロナのCEREC MTLジルコニア

CEREC MTLジルコニア mono

完全に解剖学的な前歯および臼歯のクラウン、インレー、アンレー、ベニア。

CEREC MTLジルコニア medi

前歯および臼歯のフルアナトミカル3ユニットのブリッジ。

メリット

CEREC MTLジルコニアを選ぶ理由

高い審美性

CEREC MTLジルコニアは、その高い透過性と改善された色適合特性により、さまざまな審美的ニーズを満たします。

高い強度

CEREC MTLジルコニアの>850MPa1という高い強度は、歯科医師と患者さんの双方にメリットをもたらします。限られたスペースでも修復治療が可能です。

容易なワークフロー

時間の節約と効率。

スピーディーなジルコニアワークフロー

CEREC PrimemillとCEREC SpeedFireを使用すると最も効率的です。

優れた審美性のための自然なグラデーション

  • CEREC MTLジルコニアは、その高い透過性と高い色適合特性により、あらゆる審美的ニーズに対応します。
  • 最も一般的に使用されているVITAクラシックシェードとの優れたマッチングにより、シェードの選択が容易です。
  • 自然なグラデーション：セレックMTLジルコニアは多層構造のため、レイヤー層が見えません。

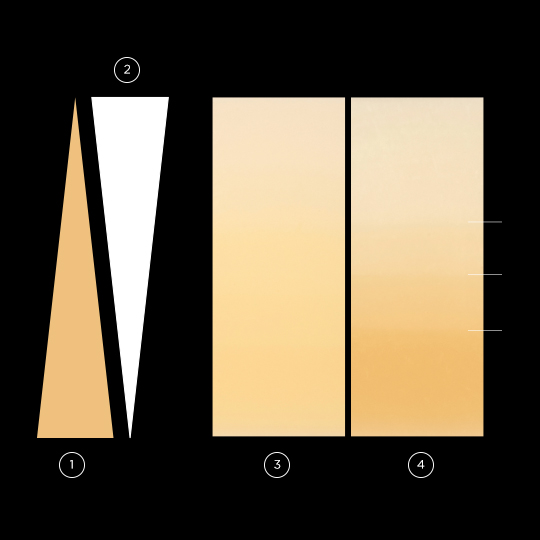

  1. カラーピグメント
  2. 透過性
  3. シームレスな色調のグラデーションを持つCEREC MTLジルコニア
  4. 4層構造の競合他社材料

より信頼性の高い強度

CEREC MTLジルコニアの>850MPaという高い強度は、歯科医師と患者さんの双方にメリットをもたらします。限られたスペースでも修復治療が可能です。

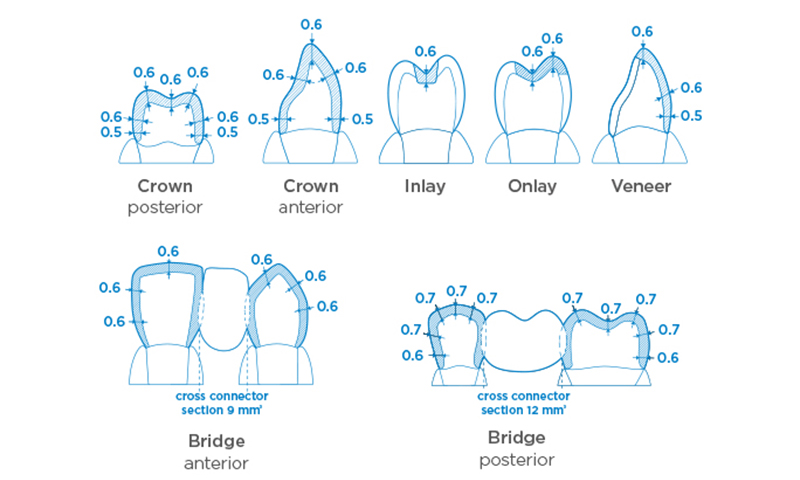

CEREC MTLジルコニアの適用範囲：

  • 前歯および臼歯のフルアナトミカルクラウン
  • 前歯および臼歯のフルアナトミカル3ユニットのブリッジ
  • アンレー
  • インレー
  • ベニア

Super Fast Millingでは、最小壁厚を0.7mmにすることを推奨します。

Facts

40%

一般的なジルコニアクラウンと比較して、壁厚が最大40%低く、天然歯の除去量が少ないため、より保守的な形成設計が可能になり、修復物の柔軟性も高まります。2

82％の

歯科医師が、ジルコニアを使用する主な理由として強度を挙げています。3

10人中8人

歯科医師が、単冠修復の1回の来院時間を60分とする目標を達成できておらず、総処理時間が長いことが予約時間の延長につながっています。3

CEREC MTLジルコニアのワークフロー

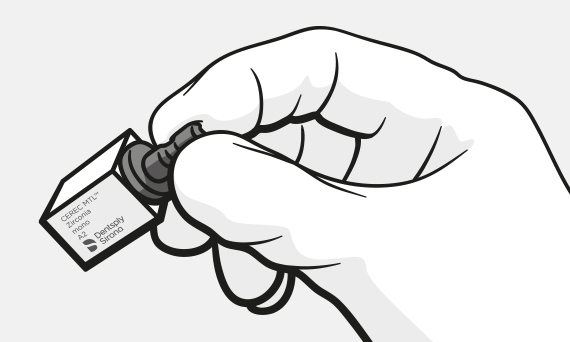

1. ブロックの選択

CEREC SWには、シングルユニットブロック（mono）とブリッジブロック（medi）が含まれています。

手元の症例に適したブロックを選択してください。

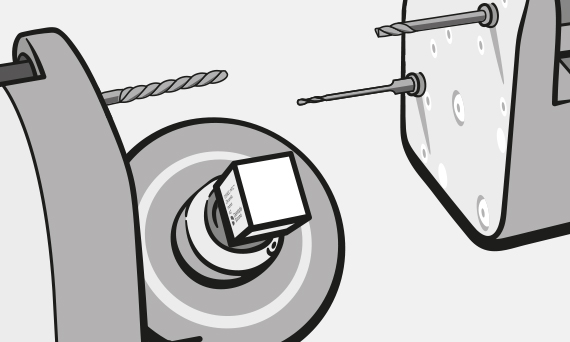

2. ミリングバーの取り付け

CEREC Primemillをスーパーファストモードで使用する場合、Bur 2.5 ZrO2 CSとBur 1.0 CSをミリングマシンの両側に取り付けます。

CEREC MC XLプレミアム、CEREC MC XL、CEREC MC Xを使用する場合は、Shaper 25バーとFinisher 10バーを取り付けます。

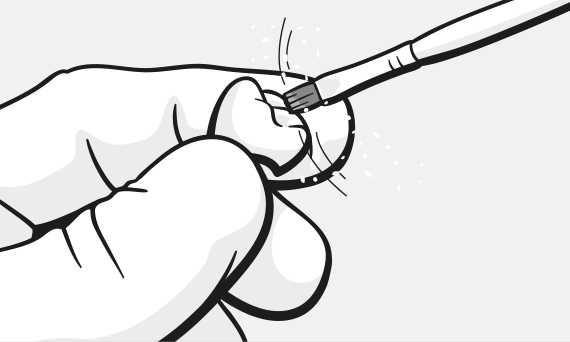

3. ミリングされたクラウンの除塵

大きめのブラシを使用して、ミリングプロセス中に修復物に付着したマテリアルの残留物を完全に除去します。

シンタリングする前に、クラウンの表面はクリーンで塵のない状態でなければなりません。

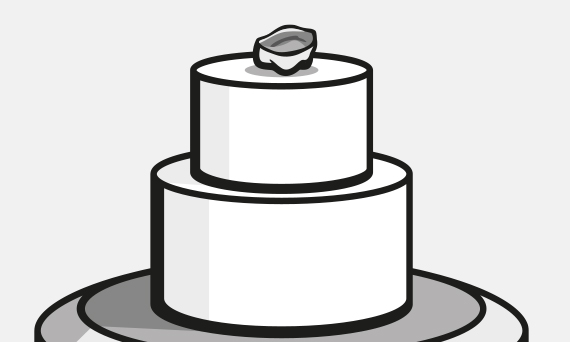

4. シンタリング

研磨と艶出しの準備として、クラウンはまずCEREC SpeedFireファーネスでシンタリングされなければなりません。

CEREC SpeedFireシンタリングは、CEREC MTLジルコニアのシンタリング用にあらかじめプログラミングされているため、手動によるプログラミングは必要ありません。

ヒント：適切なシンタリングのために、クラウンは炉室内に逆さまに設置する必要があります。

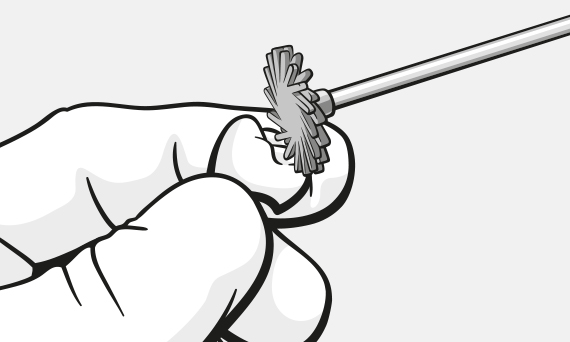

5．研磨

CEREC MTLジルコニアは、研磨または研磨と艶出しの組み合わせによって仕上げることができます。

咬合面、特に対合歯と直接接触する箇所を含め、修復物が適切に研磨されていることを確認してください。機能調整後、表面を再研磨して高い光沢を出します。

こうすることで、最終修復物の品質を保ちながら、意図しない磨耗を防ぐことができます。

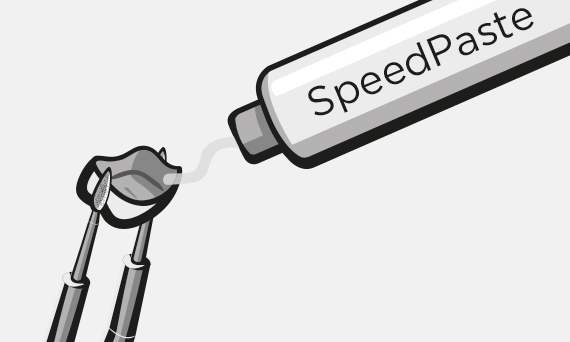

6．焼成ペーストを塗布します（オプション）

クラウンの内側に、ファイアリングペグを支えるだけのCEREC SpeedPasteを充填します。充填しすぎないようにしてください。

クラウンをファイアリングペグに優しく押し付けます。

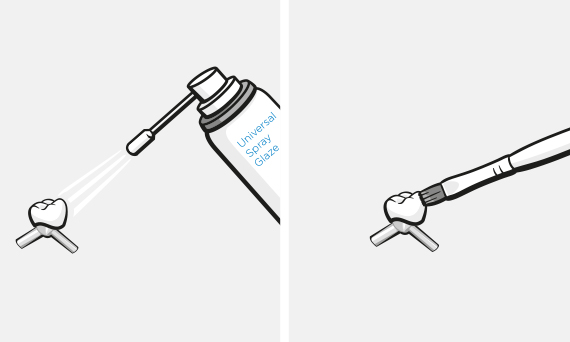

7. グレーズ（オプション）

修復物は、DSユニバーサル ステイン＆グレーズ システムまたはDSユニバーサル スプレーグレーズ（Fluoあり/なし）でグレージングができます。

修復物が汚れていないことを確認し、オイルフリーの空気で完全に乾燥させてから、ペイントまたはスプレーグレーズを塗布します。

ヒント：スプレーは少量で十分です（約10cm）。スプレーグレーズは、焼成していないステインの上から塗布できます。

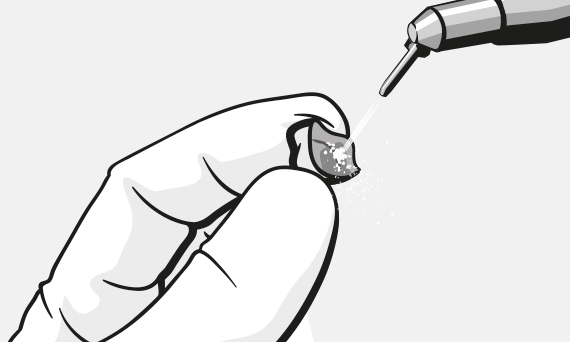

8．セメント固化の前処理

クラウンをセメントで固定に、2.5バール以下の圧力で、最大50μmのコランダム（酸化アルミニウム）を用いて、一方向ブラスト処理で内面をサンドブラストします。

可能であれば、サンドブラストした表面には触れないでください。

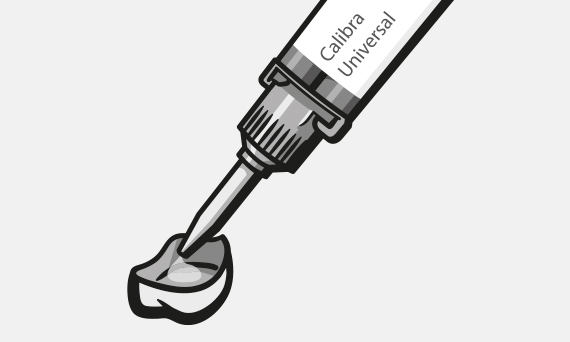

9．ファイナルセメンテーション

最終的なセメント固化には、Calibra UniversalまたはCalibra Bio Cementを、メーカーの使用説明書に従って塗布します。

歯科用セメントガイド

修復物に適したセメントを探しましょう

詳細情報

迅速なチェアサイド ジルコニアワークフロー

CEREC PrimemillとCEREC SpeedFireにより、CEREC MTLジルコニアワークフローを迅速に行うことができます。

CEREC Primemill

CEREC Primemillでは、優れたCEREC MTLジルコニアクラウンをスーパーファストミリングモードで約5分でミリングできます4。

詳細情報

CEREC SpeedFire

CEREC SpeedFireを使用すると、クラウンを18分でシンタリングできます。オプションのグレージング焼成は9分かかります。

詳細情報

ダウンロード

ダウンロードセンターでさらにダウンロードできます。

181 KB
CEREC MTLジルコニア | 注文情報 - SKU概要 | JP

CEREC MTLジルコニアのすべての利用可能なアイテムが含まれるリスト

ダウンロード
879 KB
CEREC MTLジルコニア | 焼成の推奨事項

乾式ミリングの焼成の推奨事項

ダウンロード

関連製品

false
CEREC Primemill
CEREC SpeedFire
修復物
false

お問い合わせ

当社の修復製品およびソリューションの詳細をご覧ください。

お問い合わせ
  1. 3点曲げ強度
  2. 後方のKatanaジルコニアブロック（Kuraray Noritake）クラウンの最小壁厚は1.0mmです。CEREC MTLジルコニアクラウンの最小壁厚は0.6mmです。
  3. 社内データはファイルにあります。詳細については、Consumables-Data-Requests@dentsplysirona.comまでお問い合わせください。
  4. スーファーファストミリングの場合、最小壁厚を0.7mmにすることを推奨します。
