头部测量成像

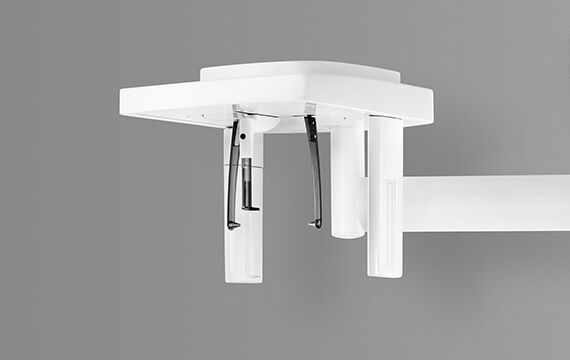

有了Orthophos SL 3D，您能够随时安装头部测量臂。头影测量臂可以安装在设备的左右两侧，以确保其适合您的X光室。
测量臂可以满足正畸需求的头部测量项目
使用专用的传感器，可以得到横向和对称的肱侧动脉以及腕关节的图像。对于移位的牙齿，也可以使用3D X射线来确定它们的确切位置。
如有更多需求
优质的2D/3D高端设备，便于敏锐地了解技术的革新，并为那些具有更多需求的人提供服务。直接转换传感器（DCS）重新定义全景成像的标准——传递出色的清晰度。即使在困难的情况下，与之同名的特薄层技术也能提供自动聚焦的全景图像。Orthophos SL通过使用EasyPad进行自动定位和直观操作，保证易用特性，并提供可单独调节的环境光，实现独特的外观和感受。
是什么让 Orthophos SL 与众不同？
有了Orthophos SL 3D，您在诊疗工作中能够进行2D、3D的侧面操作，从而为一系列治疗现状提供充足的准备。
出色的图像
DCS（直接转换传感器）提供更佳图像质量。
综合全景和头部测量程序
用于咬翼、鼻窦或头部测量图像。左侧或右侧的头部测量臂是可选装置，可以随时重装。
清晰的图像
Sharp Layer 技术带来了以不同层次的清晰度显示的可能性
患者定位
配有太阳穴和前额的电动支撑物、光线定位器和坚固的手柄，能够自动测量太阳穴宽度。
根据您的需求选择3D
利用低剂量和高清功能，您可在2D X射线的剂量范围内采集3D图像和分辨率达80μm的高清图像。
灵活立体图像
从ø 5cm x 5.5cm到ø 11cm x 10 m。
优质底图
使用咬合块和直观的EasyPad进行自动定位保证了稳定性和底图的质量。
宜人的氛围
环境光有30多种颜色可供选择。

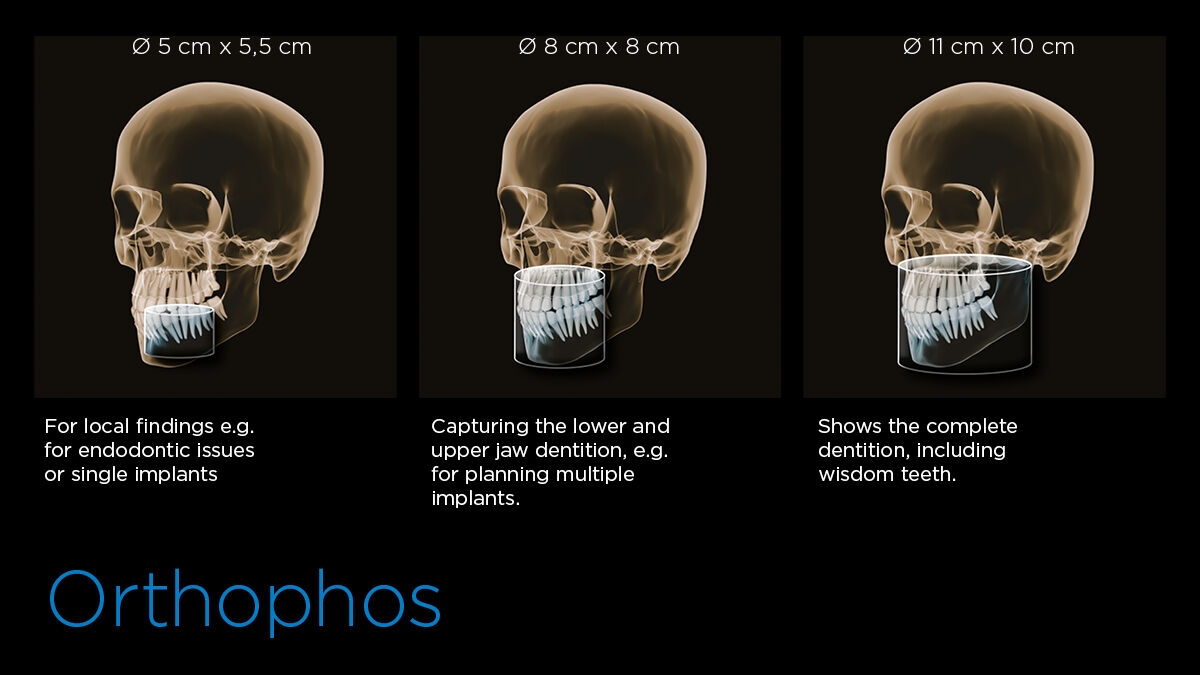

具有多种指示的灵活立体图像
可根据您的需求调节立体图像大小，从Ø 5 x 5.5cm到Ø 11 x 10cm不等。
“我发现，将直接转换技术和Orthophos SL中重建特薄层的程序相结合，实在是令人兴奋不已，这不仅仅是由于我对技术颇有兴趣。由此产生的精确图像可以做出完美的解释。结合3D重建图像序列的选择，我们为我们的诊疗找到了世界通用的诊断搭档。”
Orthophos SL 3D——亮点
3D图像
-
11 cm x 10 cm 种植病例
-
8 cm x 8 cm 种植病例
-
5 cm x 5.5 cm 高清80μm病例
-
5cm x 5.5cm低剂量立体图像，3μSv，移位牙病例
-
MARS——金属伪影消除软件
金属伪影是3D X射线成像的一大挑战。在三维重建过程中，不透射线的物体会产生阴影和拖尾效应，从而干扰检查结果。MARS自动减少金属伪影，方便诊断。
DCS——用于精巧零件的清晰度
直接转换传感器（DCS）重新定义了全景成像的标准。X射线直接转换成电信号——与常规系统不同的是，没有因光的转换而造成信号丢失。这意味着图像信息输出得到了改进。因此，即使在低剂量下，图像都具有独特的高清水平。
DCS：对照
该图像显示了多张使用和不使用DCS技术的X射线图像。通过对图像的控制，亲自查看DCS传感器对图像质量的影响。
自动聚焦——无需任何手动步骤即可获得优质图像

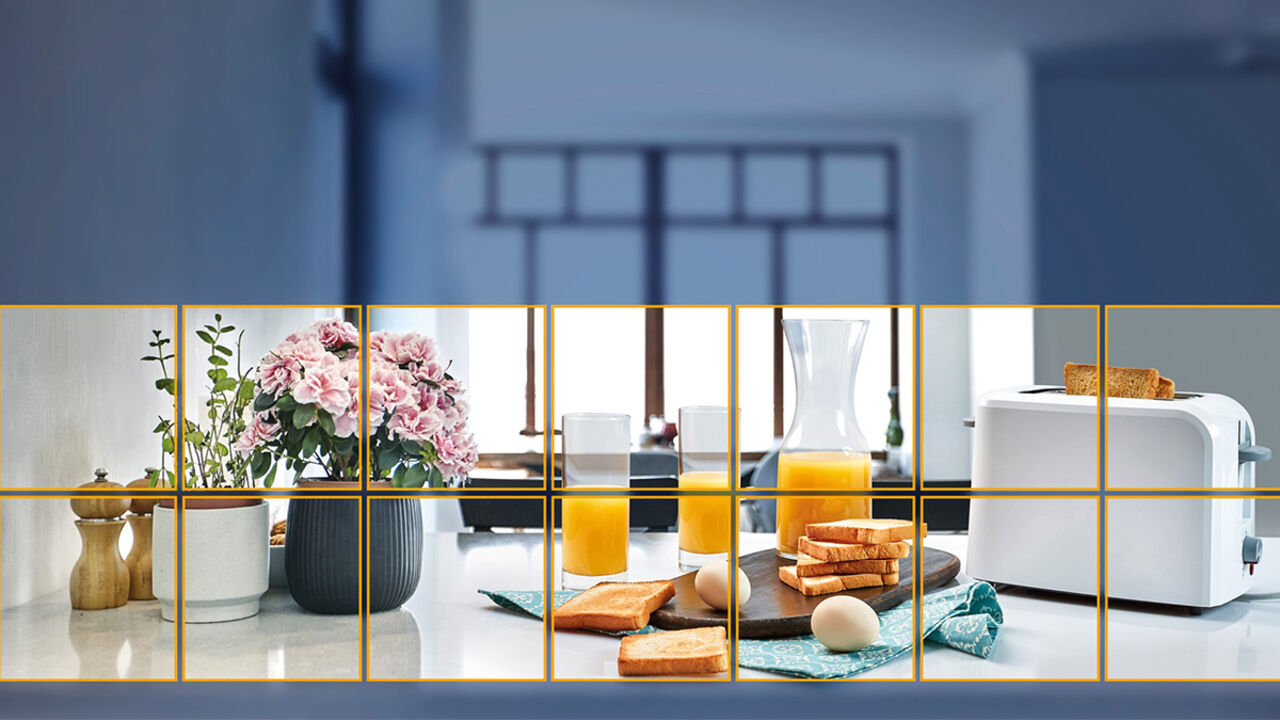

要想拍摄高质量的全景X线照片，正确的焦距至关重要。使用自动聚焦功能，您将自动接收具有更佳对焦清晰度的图像。登士柏西诺德成像设备在一个周期内拍摄数千张单独的图像，并自动识别下颌最优定位的区域。不需要进行其他手动步骤，最终的清晰图像中就会显示这些图像。
-

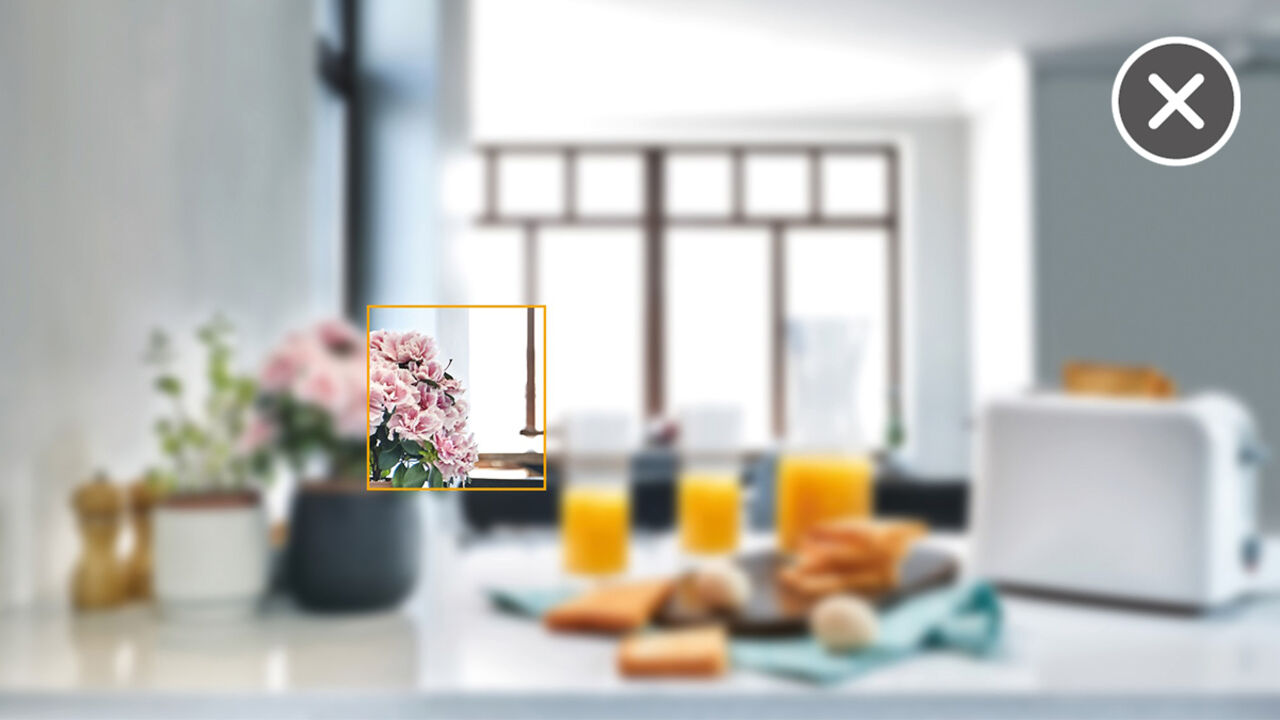

不使用自动聚焦：图像中只有某些部分是对焦的，而其他区域呈模糊状。
-
使用自动聚焦：该系统在一个周期内从数千张单独的图像中检测相关区域，并自动识别下颌更优定位的区域。
-

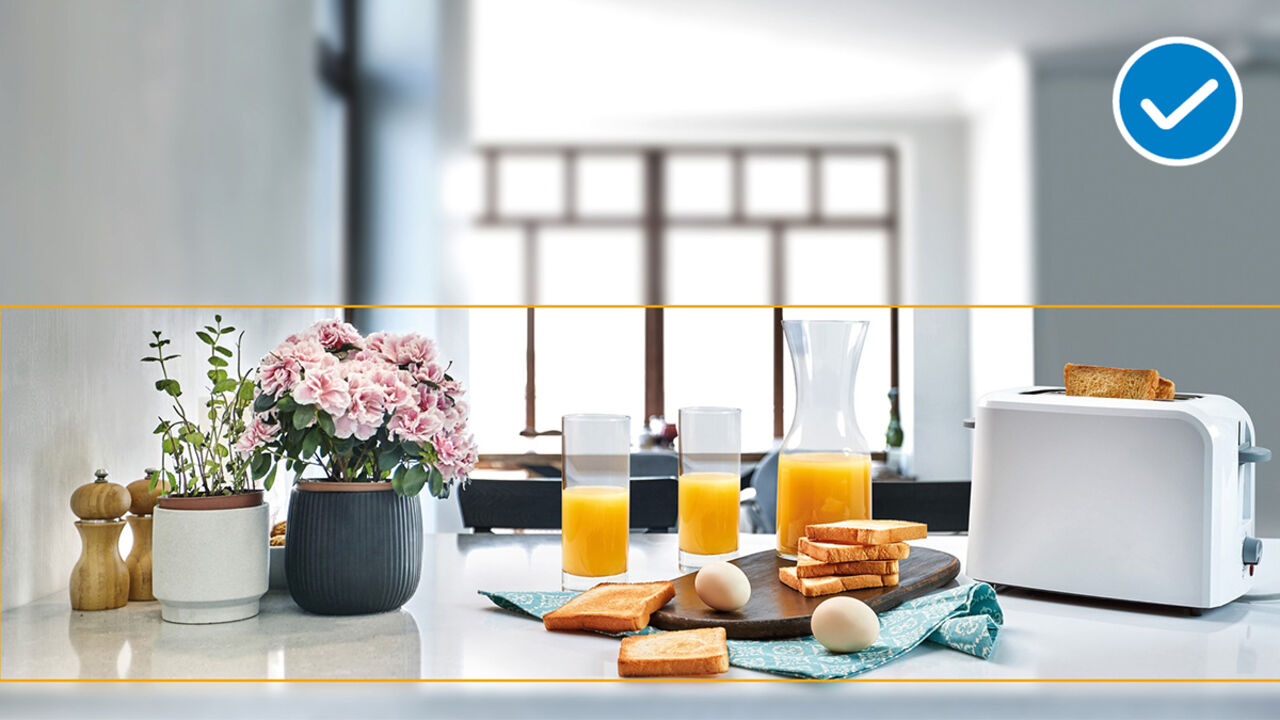

最终获得清晰的图像。
-

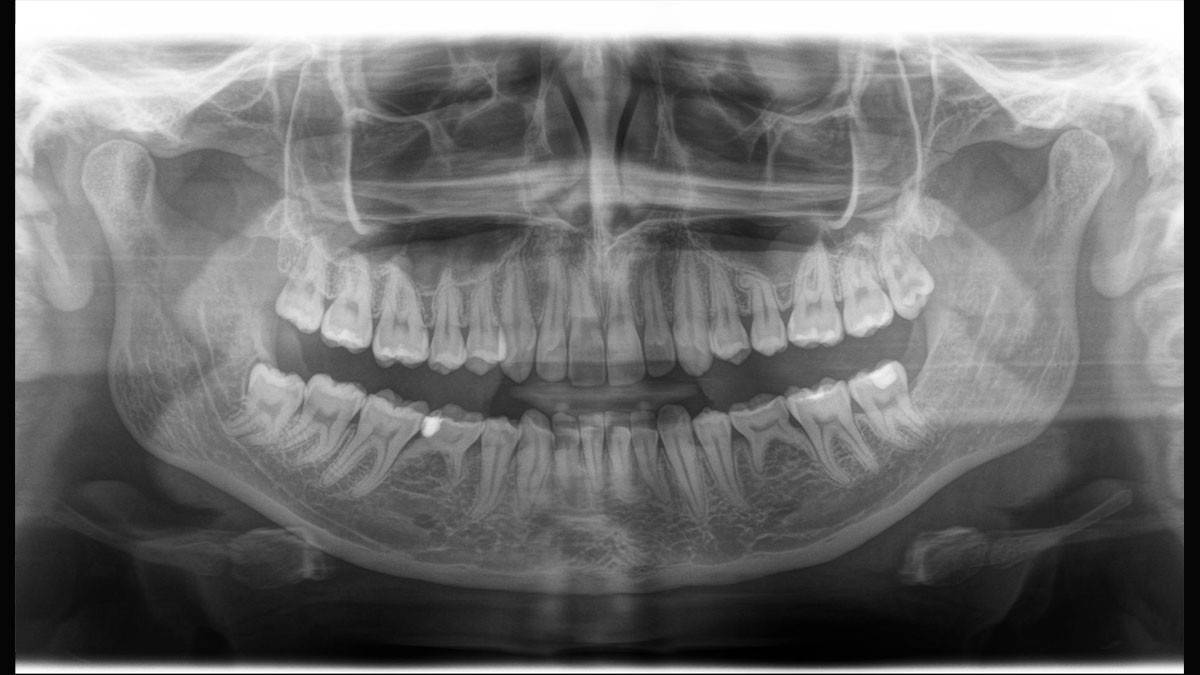

2D全景图像样品库
-
程序 P1
-
程序 P1
-
程序 P1
-
咬翼片
-
咬翼片
-
专为年轻患者设定的程序。
水平和垂直缩小的儿童全景拍摄程序能够以最低剂量提供高清晰度图像。
-
快速拍摄功能
快速拍摄功能减少了采集时间和剂量。例如，这有助于为儿童拍摄全景和头部测量图像。
头部测量图像样品库
头颅侧位影像
Orthophos SL 3D 可随时安装头颅侧位臂。此外，为了确保它适合您的影像室，头颅侧位臂可以安装在设备的右侧或左侧。
头颅侧位程序涵盖所有口腔正畸学需求
使用专用传感器，您可以获得横向和对称的 p.a. 或者 a.p.，以及 carpus 影像。在牙齿移位的情况下，您还可以依靠 3D X 射线的优势来确定它们的确切位置。
头颅侧位影像样本图库
自动聚焦——优质图像，自动
要获得高清晰度，正确的对焦是必不可少的。下颌必须在设备的清晰图象层中。为此，Orthophos在一次运行中就创建了数千个单独的图像，并自动识别下颌最优定位的区域。这些都显示于整体图像中，不需要任何手动的中间步骤。
根据自动聚焦的结果自动计算出清晰的图像。最终获得高度清晰的图像。
常见问题解答
这些要求实际上遵循影像处理软件 Sidexis 4 的要求。
是的，Orthophos SL 仅使用 Sidexis 4。但是从 Sidexis XG 到 Sidexis 4 的数据迁移非常简单。使用 Orthophos XG 3D，您可以根据需要继续使用 Sidexis XG，尽管我们建议使用最新工具换到 Sidexis 4，以获得完整的数字体验。
技术数据
图表概览
| 2D/3D 多功能设备 | Orthophos SL 3D |
|---|---|
| 球管 | |
| X 射线发生器 | 60-90 kV; 3-16 mA |
| 焦点尺寸符合 IEC 60336 | 0.5 mm |
| 总过滤率符合 IEC 60522 | > 2.5 mm Al |
| 2D 影像 | |
| 传感器 | 数字碲化镉 (CdTe) 传感器 采用直接转换传感器 (DCS) 技术 |
| 有源传感器区域 | 146 × 6 mm |
| 像素大小 | 100 μm |
| 聚焦传感器距离 | 524 mm |
| 3D 影像 | |
| 传感器 | 数字平板探测器 |
| 有源传感器区域 | 160 × 160 mm |
| 体素大小 | 80 µm - 220 μm |
| 聚焦传感器距离 | 524 mm |
| 视野 | ø5×5.5 cm, ø8×8 cm, ø11×10（可选） |
| 有效剂量 (Ludlow) | 低剂量：3µSv - 20 µSv； 标准清晰度 (SD)：23µSv - 145µSv； 高清晰度 (HD)：57 µSv - 273 µSV |
| 头颅侧位影像（可选） | |
| 臂 | 左侧或右侧 |
| 传感器 | 采用 CCD 技术的数字线传感器 |
| 有源传感器区域 | 230 x 6.48 mm |
| 像素大小 | 27 μm |
| 聚焦传感器距离 | 1,714 mm |
| 一般信息 | |
| 原产地 | 德国制造 由登士柏西诺德制造 |
| 尺寸（长 × 宽 × 高） | 无头颅侧位：1.411 × 1.28 × 2.25 m / 5'3'' × 4'2.4'' × 7' 4.5'' 带头颅侧位：1.411 × 2.155 × 2.25 m / 5'3'' × 7'0.6'' × 7' 4.5'' |
| 重量 | 无头颅侧位：110 kg / 242 lbs 带头颅侧位：132 kg / 291 lbs |
| 运行条件 | |
| 空气湿度 | 10% 至 95% |
| 温度 | +18° 至 +31°C（64° 至 88°F） |
